O EDD-24T é um Detector de Junção Não Linear de mão compacto ou ‘NLJD’ projetado especificamente para uso profissional de contramedidas (TSCM). Ele detectará a presença de circuitos semicondutores que são usados ​​em todos os dispositivos eletrônicos modernos, como telefones celulares, dispositivos de rastreamento, dispositivos de escuta, câmeras secretas, gravadores de voz digital, cartões SIM etc. estão ligados e em uso, ligados, mas em modo de espera, ou mesmo desligados sem energia.

CARACTERÍSTICAS DO PRODUTO

  • Detecta todos os tipos de eletrônicos – sejam ativos, passivos ou mesmo desligados
  • Fácil de operar com uma interface intuitiva e amigável
  • 2.4 GHz Transmit- até 4 Watts
  • Receptores – 2ª Harmônica (4,8 GHz) e 3ª Harmônica (7,2 GHz)
  • Tão poderoso e sensível quanto unidades muito maiores, chamadas de “portáteis”
  • Indicador de material detectado ‘Silício’ ou ‘Metal’
  • Será possível detectar os cartões NANO SIM mais recentes de até 20 cm
  • Função Tom Audível e Demodulação por meio de alto-falante ou fones de ouvido
  • Vida útil da bateria até 4,5 horas
  • Peso somente 700g
  • Gabinete de alumínio usinado com tampa de antena de plástico moldado
  • Fornecido em uma maleta de transporte padrão militar compacta

PRINCÍPIO DA OPERAÇÃO

Os semicondutores eletrônicos são usados ​​em todos os eletrônicos modernos e são feitos de silício. Quando os sinais de rádio de alta frequência são transmitidos diretamente pelo silício, eles produzem uma segunda frequência harmônica forte desse sinal de rádio. Outros materiais, como alguns bimetais ou metais oxidados, podem responder com um terceiro sinal harmônico.

O EDD-24T transmite um sinal direcional focalizado em 2,4 GHz (Banda ISM Tipo B). Recebe 4,8 GHz (segundo harmônico) e 7,2 GHz (terceiro harmônico).
O receptor de alta sensibilidade responderá a quaisquer sinais produzidos no 2º Harmônico até mesmo pelo menor pedaço de silício, como aquele usado em cartões SIM, telefones celulares, dispositivos de escuta, gravadores de voz, câmeras de vídeo ocultas, etc. estar em uso, em modo de espera ou mesmo ter qualquer energia conectada a eles para serem detectados.
O receptor do 3º Harmônico atua como uma confirmação valiosa para sinais que podem ser ambíguos ou não são uma ameaça, como aqueles em metais oxidados, bimetais etc.

INDICADOR DE PROBABILIDADE

Para permitir que até mesmo um usuário inexperiente faça uma avaliação rápida de um sinal detectado, o EDD-24T usa um algoritmo inteligente para analisar os sinais detectados do 2º e 3º Receptores Harmônicos e avaliar a probabilidade do material ser detectado como ‘Silício’ ou ‘ Metal’.

CONFIRMAÇÃO DE ÁUDIO

O EDD-24T pode fornecer confirmação de áudio de sinais detectados de duas maneiras, por meio do alto-falante interno ou fones de ouvido.

O modo TONE pode ser usado para fornecer um tom audível de um sinal detectado apenas no segundo harmônico. Isso permite que o usuário pesquise sem olhar para a tela do visor. O tom muda de acordo com a força do sinal detectado.

O modo DEMOD pode ser usado para ouvir um sinal demodulado real do segundo receptor de harmônico. Quando nenhum sinal é detectado, um som de ‘Clique’ audível aleatório será ouvido. Em alguns casos, quando o silício é detectado, o nível de clique diminui ou se torna completamente silencioso.

GENUINAMENTE PORTÁTIL

O EDD-24T é genuinamente portátil para uso portátil e pesa apenas 700g. É envolto em uma caixa de alumínio usinado para durabilidade máxima com uma capa de antena de plástico resistente. A bateria interna de polímero de lítio oferece até 4,5 horas de uso com uma única carga. Todo o pacote é fornecido em uma mala de transporte padrão militar compacta para máxima proteção e portabilidade. Peso total de apenas 2,0 kg.

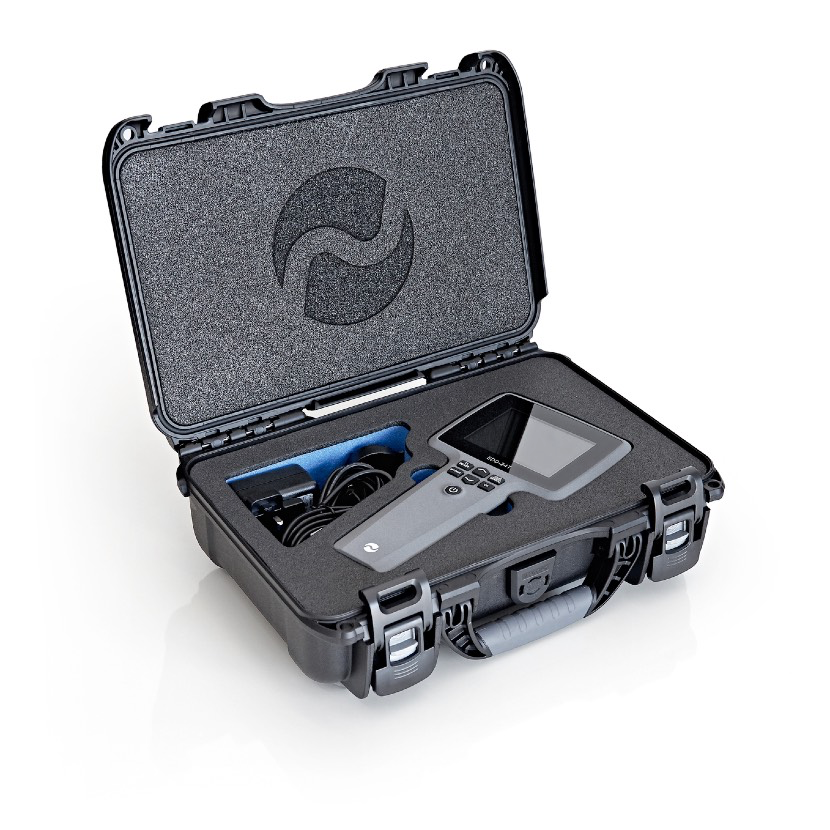

Fornecido no pacote:

  • Detector de dispositivo eletrônico portátil EDD-24T
  • Carregador – entrada 110V a 240V AC (comutação automática) com saída de adaptadores
  • internacionais Fones de ouvido 5V DC
  • Maleta de transporte padrão militar de alta proteção

Imagens da tela

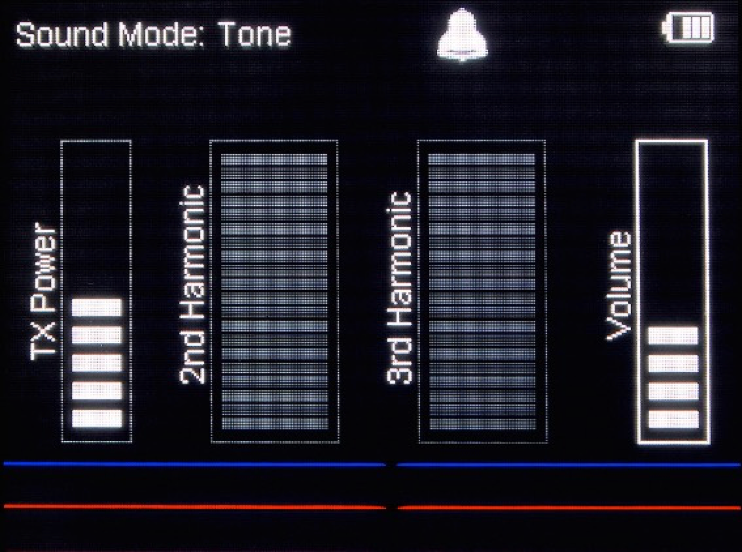

Tela principal sem detecção:

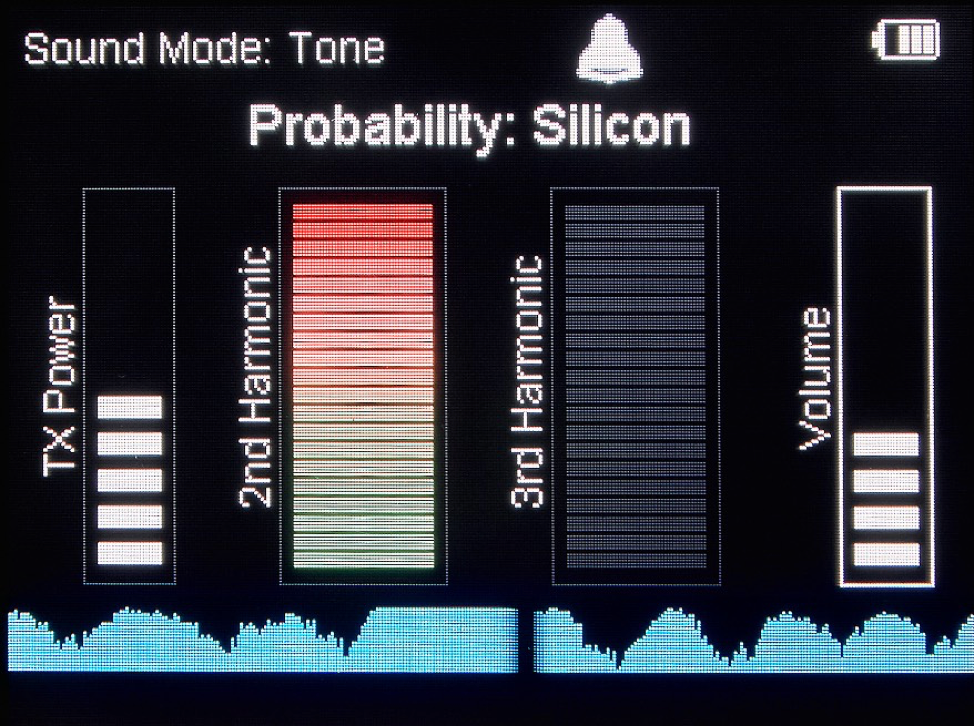

Tela principal com sinal detectado da segunda harmônica – circuito eletrônico detectadox

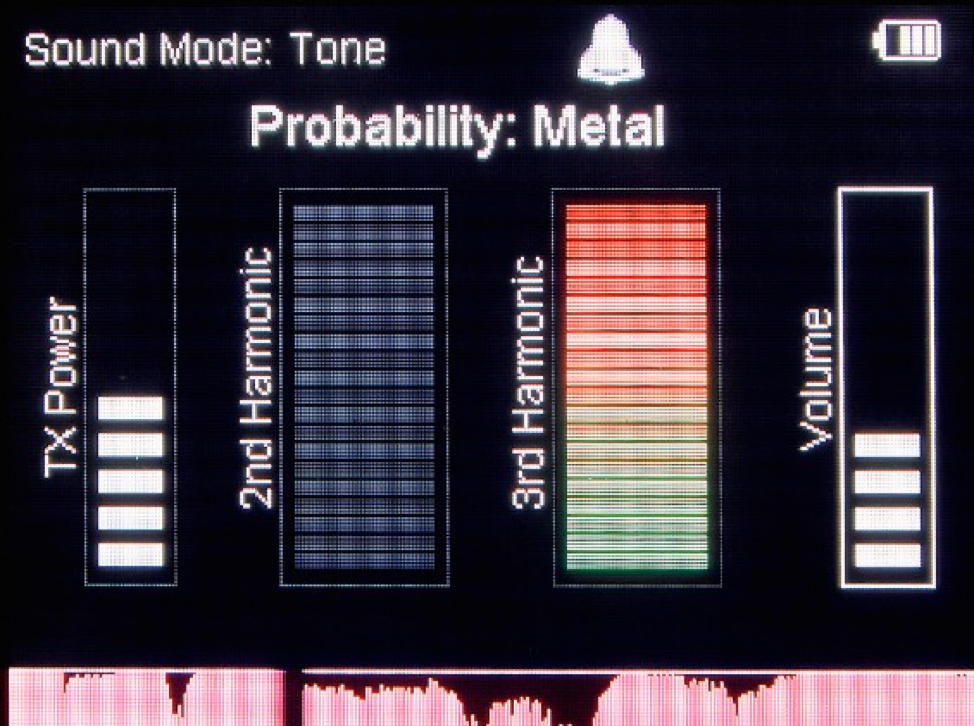

Tela principal com sinal detectado da terceira harmônica – metal detectado:

ESPECIFICAÇÕES TÉCNICAS
Frequência de transmissão2.400 GHZ a 2.425 GHz (Banda ISM Tipo B)
Nível de potência de transmissão até + 30dBm (1 Watt)
Antena de potência irradiadaaté + 36dBm (4 Watts) dentro dos limites permitidos da banda ISM (Tipo B)
DisplayLeitura de luz diurna TFT a cores de 3,5 polegadas
Sensibilidade do receptormelhor do que -120dBm na 2ª e 3ª harmônicas
largura de banda do receptorAprox 10KHz
Bateria Recarregável interno de polímero de lítio 3,7 V
Vida da bateria4,5 horas (potência TX mínima)  2,0 horas (potência máxima TX)
Carregador DCSoquete micro USB 5V 1A
CarregadorComutação automática de entrada 110 / 220V – Adaptadores internacionais Saída 5V DC 2A
ÁudioAlto-falante interno ou via fone de ouvido de 3,5 mm
Temperatura operacional0 a 40 graus C
Material do gabineteCaixa de alumínio usinado com tampa de antena de plástico
PesoUnidade Principal 700g  Com maleta 2,0kg
Dimensões da unidade principalAltura 225 mm x Largura 118 mm x Profundidade 51 mm
Maleta de transporte Padrão militar 321 mm x 229 mm x 111 mm
