O HSA-Q1 é um Analisador de Espectro de RF portátil totalmente integrado e projetado especificamente para uso profissional de contramedidas (TSCM).

Foi projetado com a mais alta especificação técnica possível para garantir a capacidade máxima de detecção e tem uma gama de recursos inestimáveis ​​para auxiliar na detecção de RF ou ‘varreduras’. Apesar de sua capacidade técnica, o HSA-Q1 permanece fácil de operar com uma interface amigável e intuitiva.

O HSA-Q1 apresenta uma ampla faixa de frequência de 1 MHz a 13,44 GHz com um tempo de varredura de apenas 0,5 segundos (mais rápido em variações de frequência mais curtos) para garantir a detecção de todos os tipos de sinais de RF, especialmente os sinais de burst pulsado modernos que podem ser perdidos por unidades de varredura mais lentas.

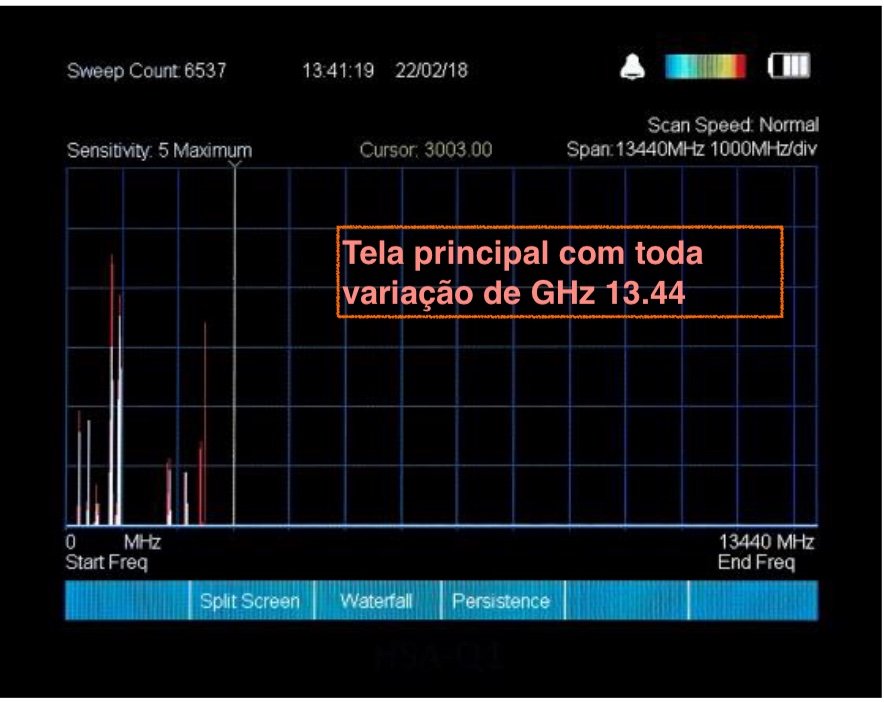

Os spans de frequência podem ser configurados em qualquer variações de frequência (Spans), desde toda a faixa de frequência de 13,44 GHz até apenas 25 Mhz quando uma análise detalhada do sinal é necessária. Basta mover o cursor sobre qualquer sinal detectado e pressionar o botão ‘Zoom’ para visualizar o sinal com mais detalhes.

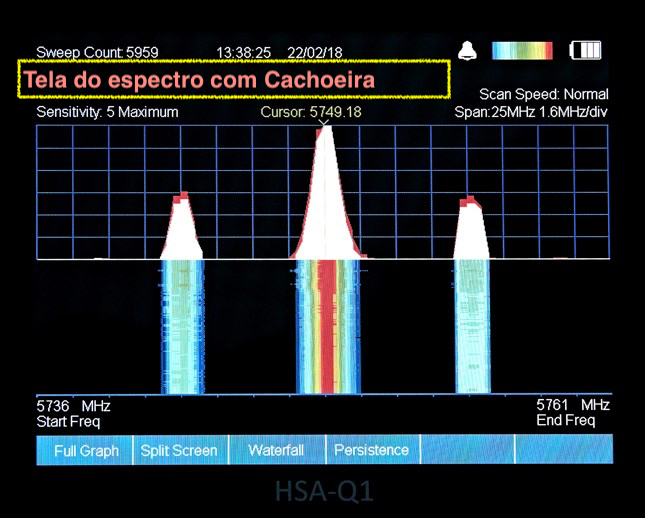

A função Cachoeira (espectrograma) mostra uma exibição gráfica colorida em tempo real de qualquer sinal detectado para permitir ao usuário uma análise mais aprofundada. Isso é especialmente útil na análise de sinais digitais pulsados ​​modernos (ou sinais de salto de frequência), como os de celulares, Wifi, Burst e dispositivos baseados em GPS.

A sensibilidade de RF pode ser ajustada em 5 níveis: Máximo (-80 dBm), por exemplo, para detectar todos os sinais, incluindo aqueles em outras salas adjacentes ou mesmo fora do edifício, até o mínimo para quando a localização de uma fonte de sinal próxima específica for necessária.

O HSA-Q1 apresenta uma função Tune-Listen onde, ao pressionar um botão, o usuário pode sintonizar qualquer sinal detectado, visualizar o padrão do sinal e ver a intensidade do sinal ao vivo (até -100dBm). Se necessário, o usuário também pode selecionar Wide FM, Narrow FM ou demodulação AM e ouvir o sinal detectado através do alto-falante ou fones de ouvido integrados. Isso pode ser especialmente útil na identificação de grampos convencionais com microfones ou na eliminação de outros sinais detectados inocentes, como a transmissão de rádio.

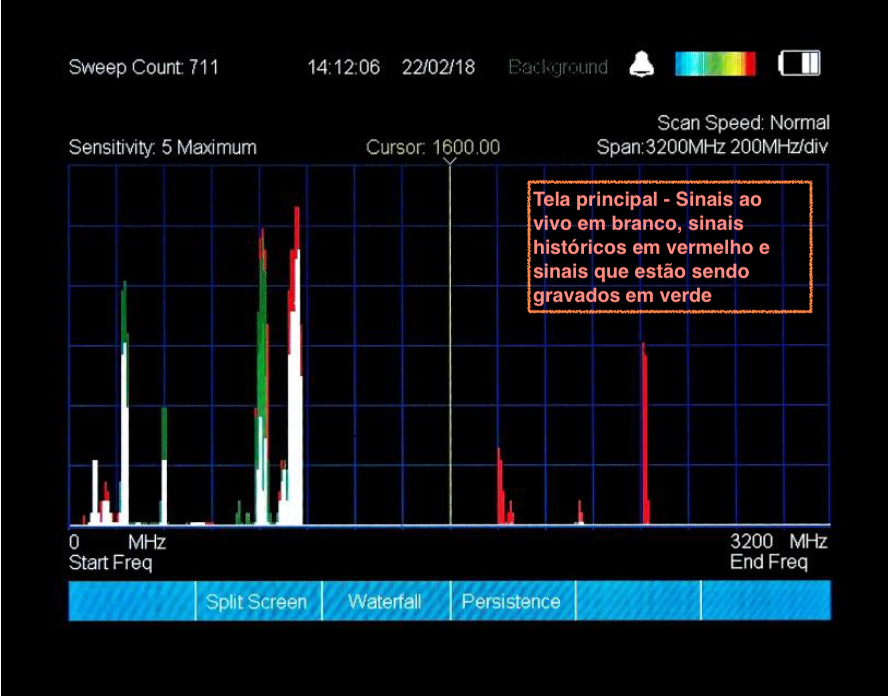

Se necessário, o HSA-Q1 pode realizar uma varredura de “plano de fundo”, onde aprenderá e armazenará o ambiente de RF atual. Isso pode ser armazenado e recuperado a qualquer momento no futuro para comparação e ver se algum novo sinal suspeito apareceu no ambiente de RF desde a última verificação. Novos sinais serão destacados no display para uma inspeção mais detalhada.

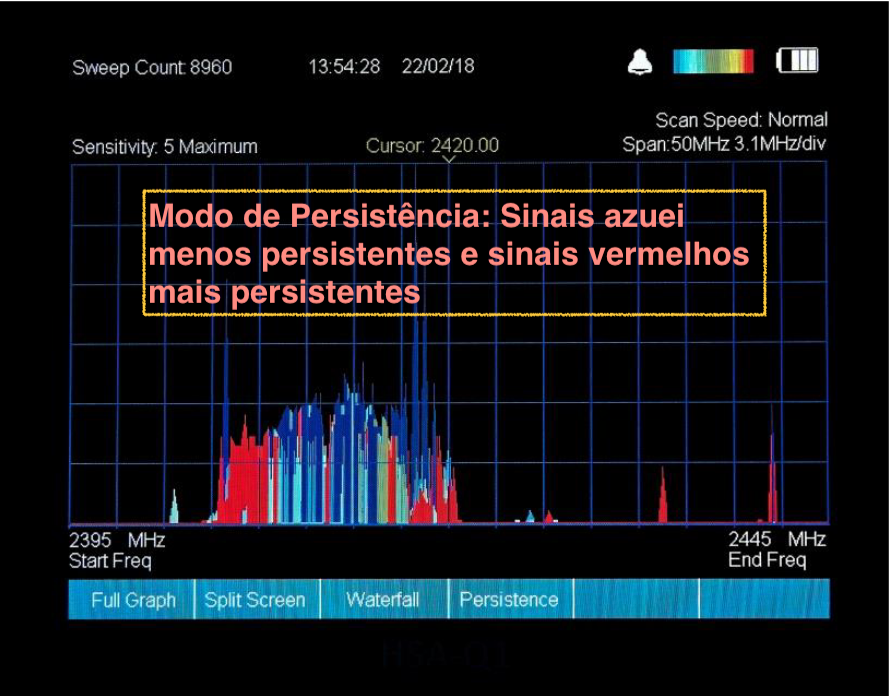

O modo de persistência oferece uma análise mais aprofundada de qualquer sinal detectado. Quanto mais “persistente” for o sinal (mais tempo ele permanece detectado), sua cor mudará de azul através do espectro de cores para vermelho para os sinais presentes mais longos. Isso pode ser usado para identificar sinais persistentes que, de outra forma, poderiam estar ocultos em um ambiente de RF barulhento.

A função Memory Log significa que os dados de varredura podem ser armazenados simplesmente conectando um Pen Drive. Os dados de varredura serão armazenados no formato de hora e data e exibidos graficamente para serem recuperados a qualquer momento para posterior análise gráfica.

Para máxima flexibilidade, o HSA-Q1 é fornecido com duas antenas: uma antena multi-elemento para uso geral e uma antena tipo chicote telescópica (Whip) para uso de baixa frequência.

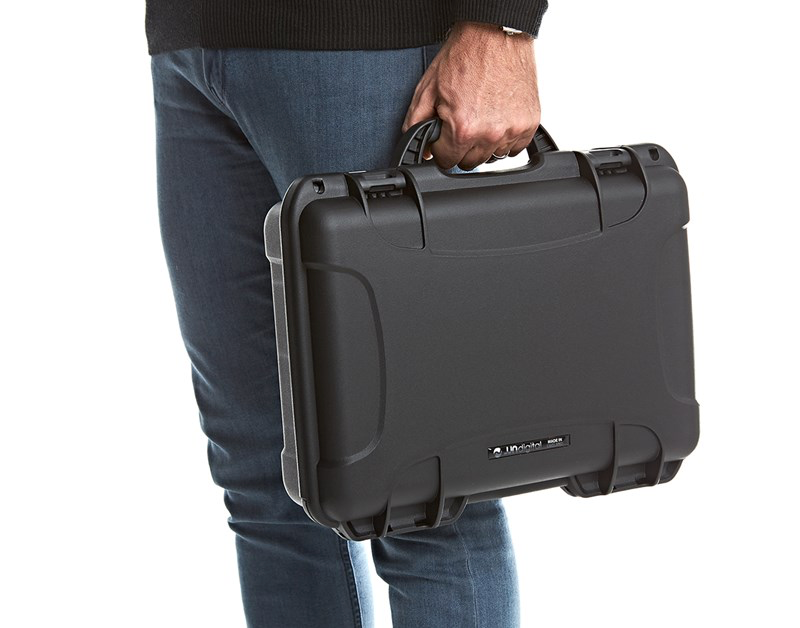

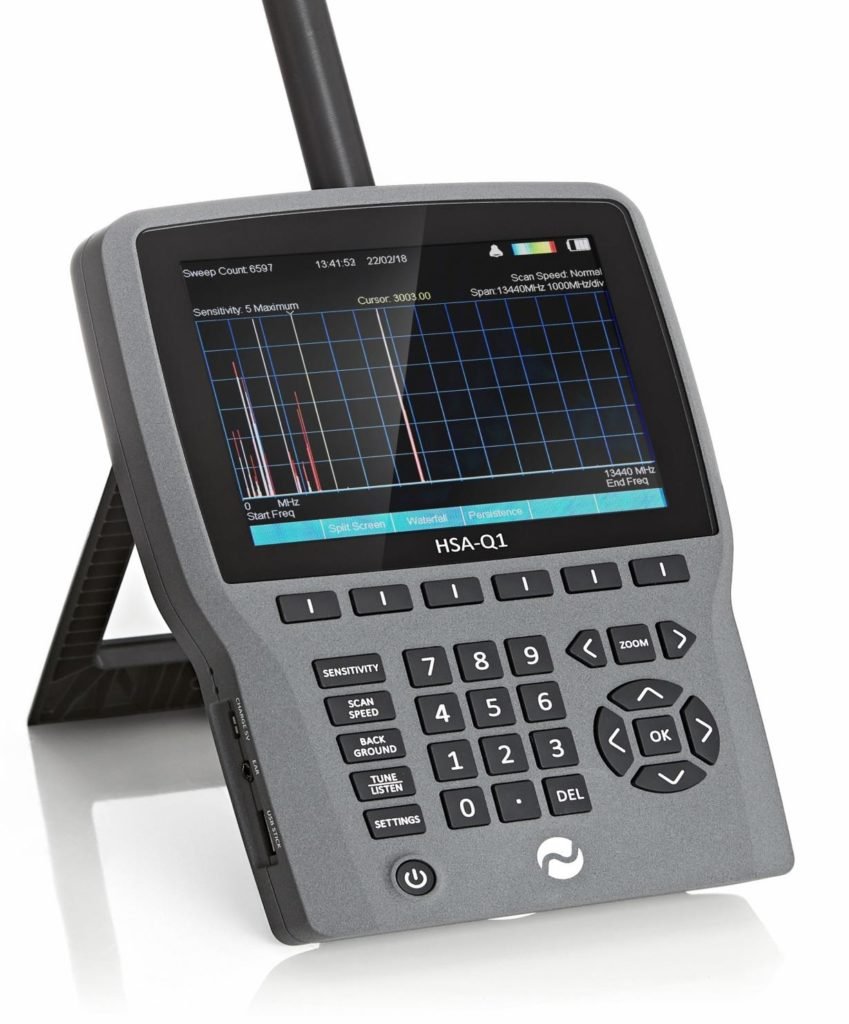

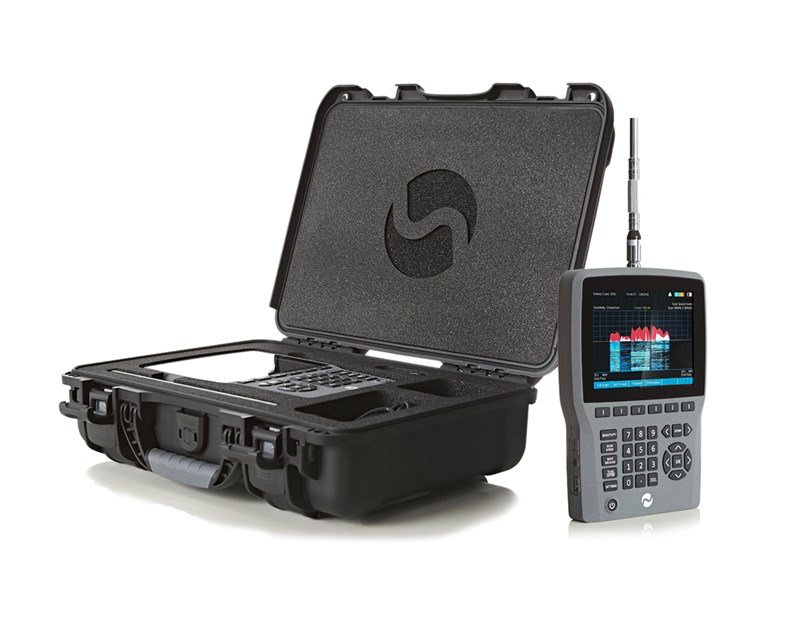

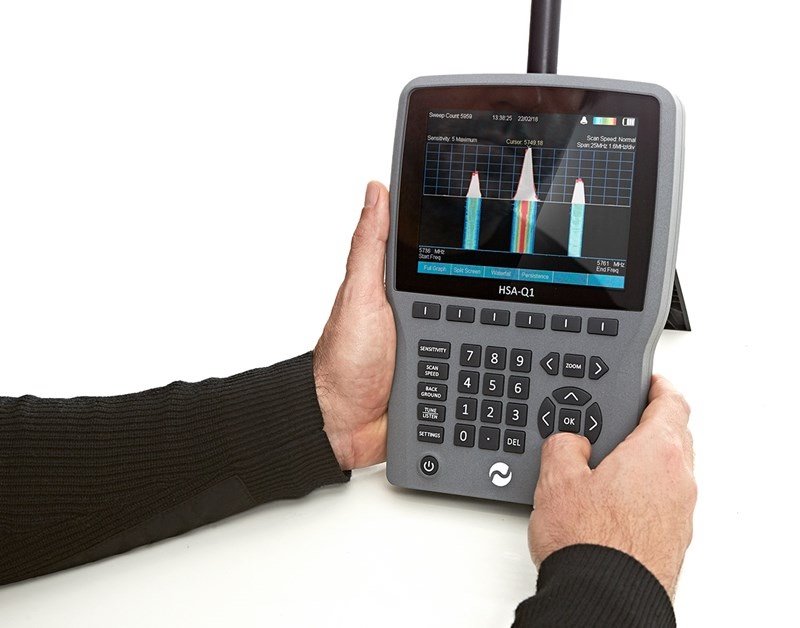

O HSA-Q1 é genuinamente portátil para uso portátil e também é equipado com um suporte retrátil para uso em mesa. A unidade pesa apenas 1,3 kg e é envolta em uma caixa de alumínio usinado para maior durabilidade. A bateria interna de polímero de lítio oferece até 4 horas de uso com uma única carga. A unidade também pode ser operada continuamente com o carregador conectado. Todo o pacote é fornecido em uma mala de transporte padrão militar compacta para máxima proteção e portabilidade.

O HSA-Q1 Handheld RF Spectrum Analyser foi projetado, fabricado e testado na Inglaterra de acordo com os mais altos padrões técnicos.

Fornecido no pacote:

-HSA-Q1 Handheld Spectrum Analyser
-Antena concêntrica de múltiplos elementos (23 cm)
-Antena chicote telescópica
-Carregador -110V a 240V Entrada CA (Comutação Automática) com Adaptadores Internacionais
-Fones
-Maleta de Alta Proteção Militar Padrão 5V DC

Especificacao tecnica
Variação das frequências1 MHz – 13.44 GHz
Tempo de um ciclo500 ms (Variação máxima)  200 ms (Variação minima)
Função Waterfall (Cachoeira)Espectorgrama colorida de tempo real
Função de Tune & Listen (Sintonizar e escuta)Sintonizacao direta a qualquer frequência (Resolução de 1 KHz). Demodulação AM/WFM/NFM via alto falante ou fone de ouvido
Função de memorização no fundoGravar RF do ambiente e armazenar para comparação no futuro
Sensibilidade de RF em modo Sweep (Varredura)-80 dBm Max
Sensibilidade de RF em modo Tune & Listen-100 dBm Max
DisplayTela TFT 6” – Legível em outdoor
Interface de Logging DataPara Pen Drive com assinatura data e horário
Saida de áudio Alto falante integrado ou Fone de ouvido
Conector de RF Jack TNC
Antena 1Multi-Elemento 13.44 GHz – Comprimido: 220 mm diametro: 17 mm
Antena 2Antena Telescópica (Whip) para usos em baixas frequências
AlimentaçãoBateria interna de Litio – 4 horas per carga
Carregadora DCMicro USB
Fonte de alimentação 110/220 V (Auto)
Pasta de carregarGabineteAluminio
Peso1.3 Kg
Dimensões Alt. 223, Comp. 158, Prof.: 45 mm
Mala de transportePadrão militar compacto: L363mm x W282mm x H120mm
